Reverse Engineering
mit 3D-Scan

Ein reines 3D-Scan-Ergebnis liegt in der Regel als Polygonnetz (Mesh) vor. Dieses beschreibt lediglich die Oberfläche eines Bauteils, ist jedoch nicht editierbar und enthält keine konstruktive Logik.

Ein parametrisches CAD-Modell hingegen wird in SolidWorks auf Basis der Scandaten neu aufgebaut und besitzt echte Konstruktionsmerkmale wie Skizzen, Features und Parameter.

Der entscheidende Vorteil liegt in der vollständigen Weiterbearbeitbarkeit:

Geometrien können gezielt verändert, optimiert oder an neue Anforderungen angepasst werden – etwa für Toleranzen, Materialänderungen oder Funktionsverbesserungen. Damit wird aus einem reinen Abbild des Bauteils ein technisch nutzbares Konstruktionsmodell für Entwicklung, Fertigung und Serienüberarbeitung.

Ja, auch beschädigte oder teilweise fehlende Bauteile können in vielen Fällen rekonstruiert werden.

Dabei werden vorhandene Geometrien aus dem 3D-Scan analysiert und durch konstruktive Methoden in SolidWorks ergänzt oder gespiegelt. Symmetrien, Vergleichsgeometrien oder funktionale Referenzen anderer Bauteilbereiche helfen dabei, fehlende Strukturen zu rekonstruieren.

Gerade im Bereich der Ersatzteilherstellung und Instandhaltung ist dies ein typischer Anwendungsfall, wenn keine Original-CAD-Daten mehr verfügbar sind oder Bauteile nicht mehr produziert werden.

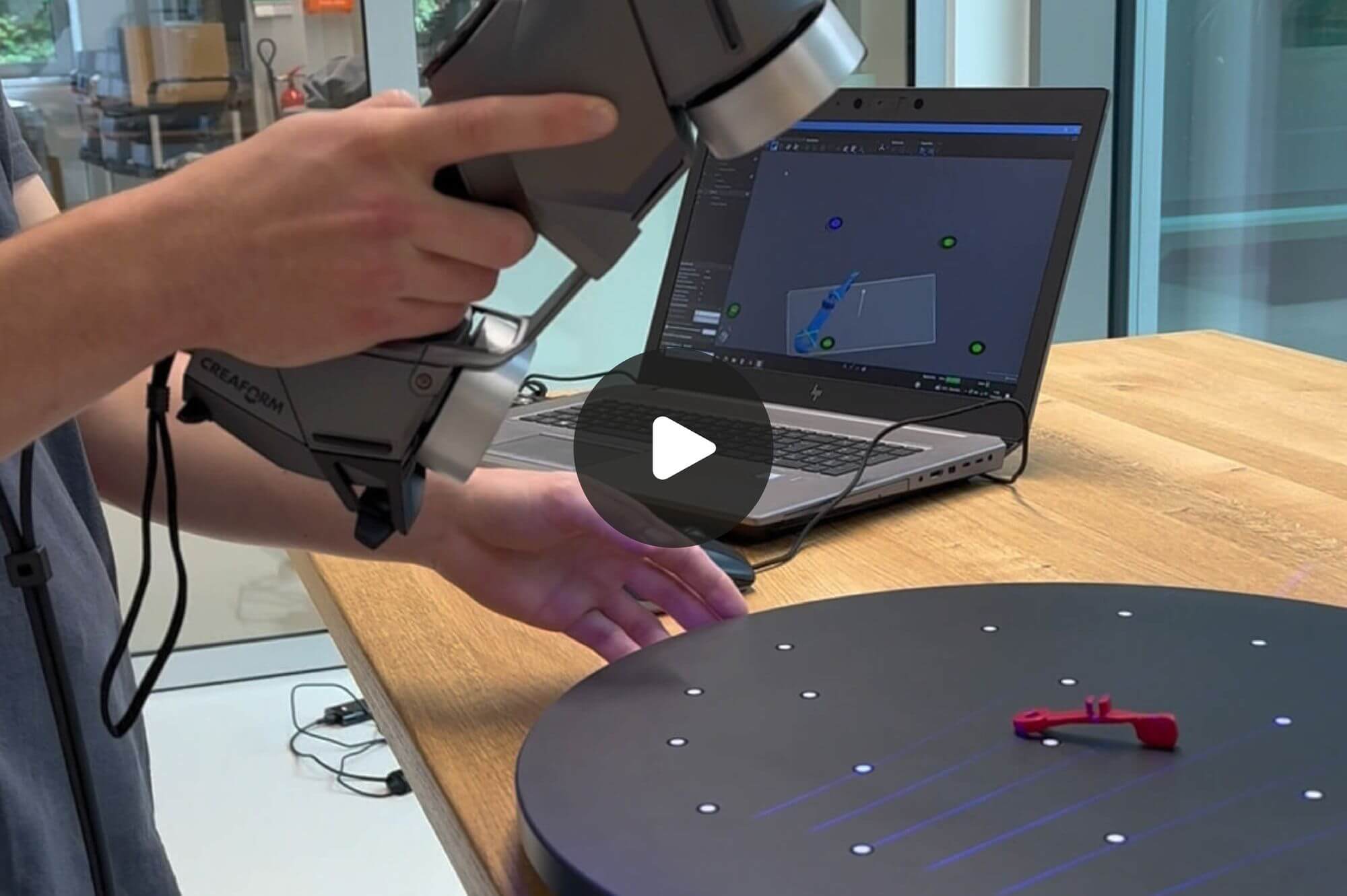

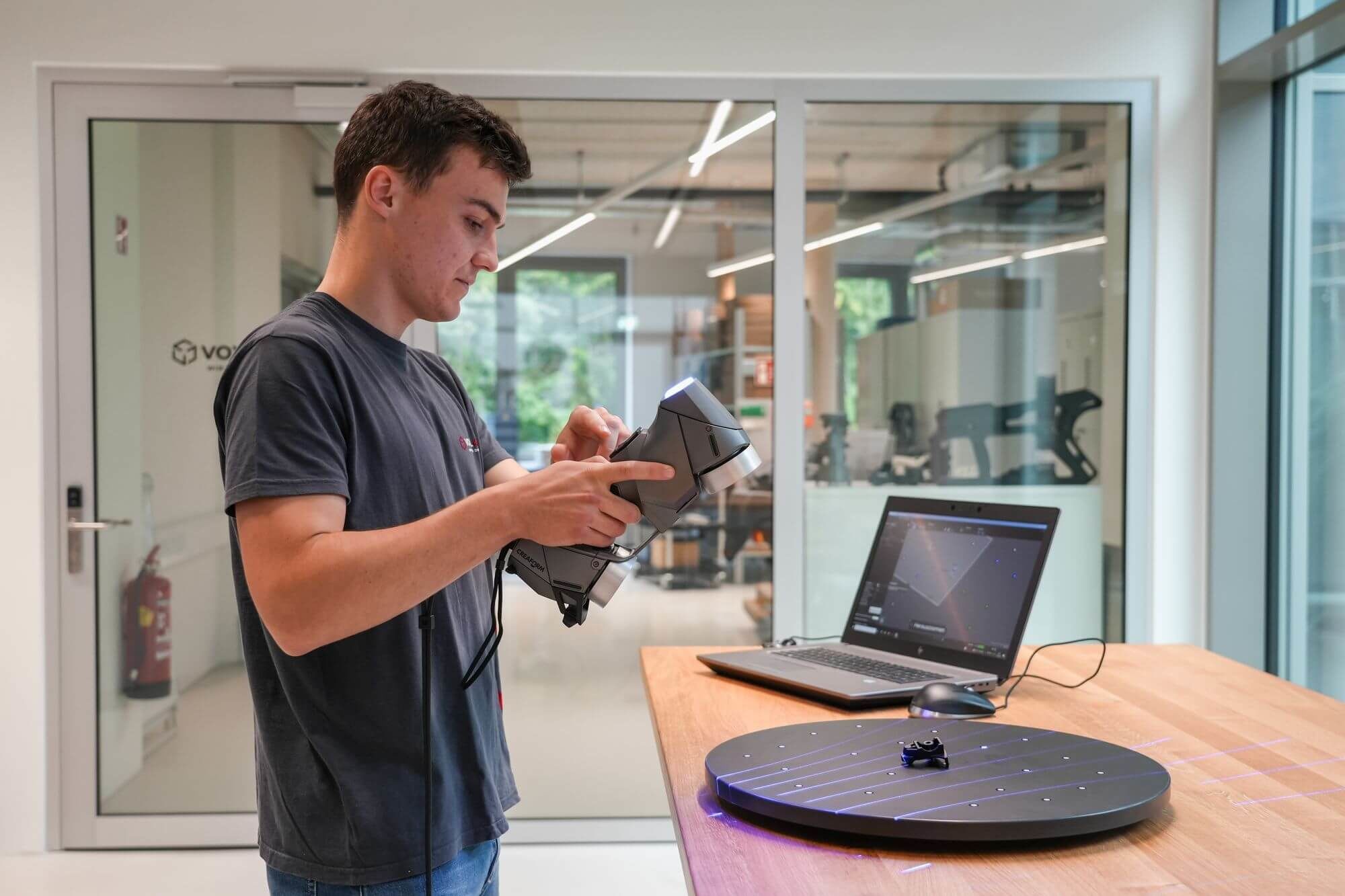

Mit dem eingesetzten industriellen Creaform HandySCAN 3D | Silver Elite verwenden wir einen hochpräzisen, laserbasierten 3D-Scanner auf Metrologie-Niveau. Das System arbeitet mit mehreren kreuzenden Laserlinien und optischem Tracking und ist speziell für industrielle Mess- und Reverse-Engineering-Anwendungen entwickelt.

Dadurch lassen sich Bauteile mit sehr hoher Genauigkeit im Submillimeterbereich erfassen – auch bei komplexen Geometrien, Freiformflächen oder schwer zugänglichen Bereichen.

Das Verfahren eignet sich sowohl für kleine Präzisionsteile als auch für größere industrielle Komponenten oder Baugruppen. Die maximale Bauteilgröße ist dabei nicht fest begrenzt, sondern hängt primär von der Geometrie und dem gewünschten Detailgrad der Digitalisierung ab. Der empfohlene Teilegrößenbereich des Herstellers liegt bei 0,05-4m.

In Kombination mit der CAD-Rekonstruktion in SolidWorks entsteht ein präzises digitales Abbild des realen Bauteils, das als Grundlage für Ersatzteilfertigung, Konstruktion oder Optimierung dient.

Das finale CAD-Modell basiert direkt auf den 3D-Scandaten des physischen Originalteils. Dadurch ist die geometrische Abweichung in der Regel sehr gering und hängt primär von der Scanauflösung sowie der Rekonstruktionsmethode in CAD ab.

Während ein Scan lediglich eine Oberflächenabbildung darstellt, wird das CAD-Modell konstruktiv nachgebildet. Dadurch kann es sogar präziser und konsistenter sein als das Originalteil, insbesondere wenn Fertigungstoleranzen oder Verschleiß im Ausgangsteil berücksichtigt werden.

In der Praxis dient das Modell als zuverlässige Grundlage für Fertigung, Optimierung oder Re-Engineering.

Die Dauer eines Reverse-Engineering-Projekts hängt stark von der Komplexität des Bauteils, der Qualität der vorhandenen Geometrie sowie dem gewünschten Detailgrad der Konstruktion ab.

Einfachere Bauteile mit klaren Geometrien können oft innerhalb weniger Stunden bis zu einem Tag gescannt und konstruktiv aufbereitet werden. In solchen Fällen ist auch eine sehr schnelle Umsetzung bis zum fertigen 3D-Druckteil möglich.

Komplexe Bauteile mit Freiformflächen, hohen Anforderungen an Passgenauigkeit oder fehlenden Referenzgeometrien können hingegen mehrere Tage bis hin zu einigen Wochen in Anspruch nehmen. Besonders der konstruktive Aufbau eines parametrischen CAD-Modells in SolidWorks ist hier der zeitbestimmende Faktor.

Durch den durchgängigen Workflow aus 3D-Scan, CAD-Rekonstruktion und additiver Fertigung kann der gesamte Prozess dennoch deutlich schneller umgesetzt werden als bei einer klassischen Neuentwicklung oder konventionellen Ersatzteilbeschaffung.
