Workshop:
Reverse Engineering

KURSINHALTE

• Überblick über Technologien und Prozesse im Reverse Engineering
• Scannen eines Teils > erzeugen des Flächenmodells
• Umwandlung des Flächenmodells in eine STEP Datei
• Weiterbearbeitung der Daten im CAD Programm
• Verwendung der Daten im 3D Druck, was ist zu beachten
• Kontrolle / Inspektion des erzeugten Teils mit dem Scanner
• Beispiele aus der Praxis

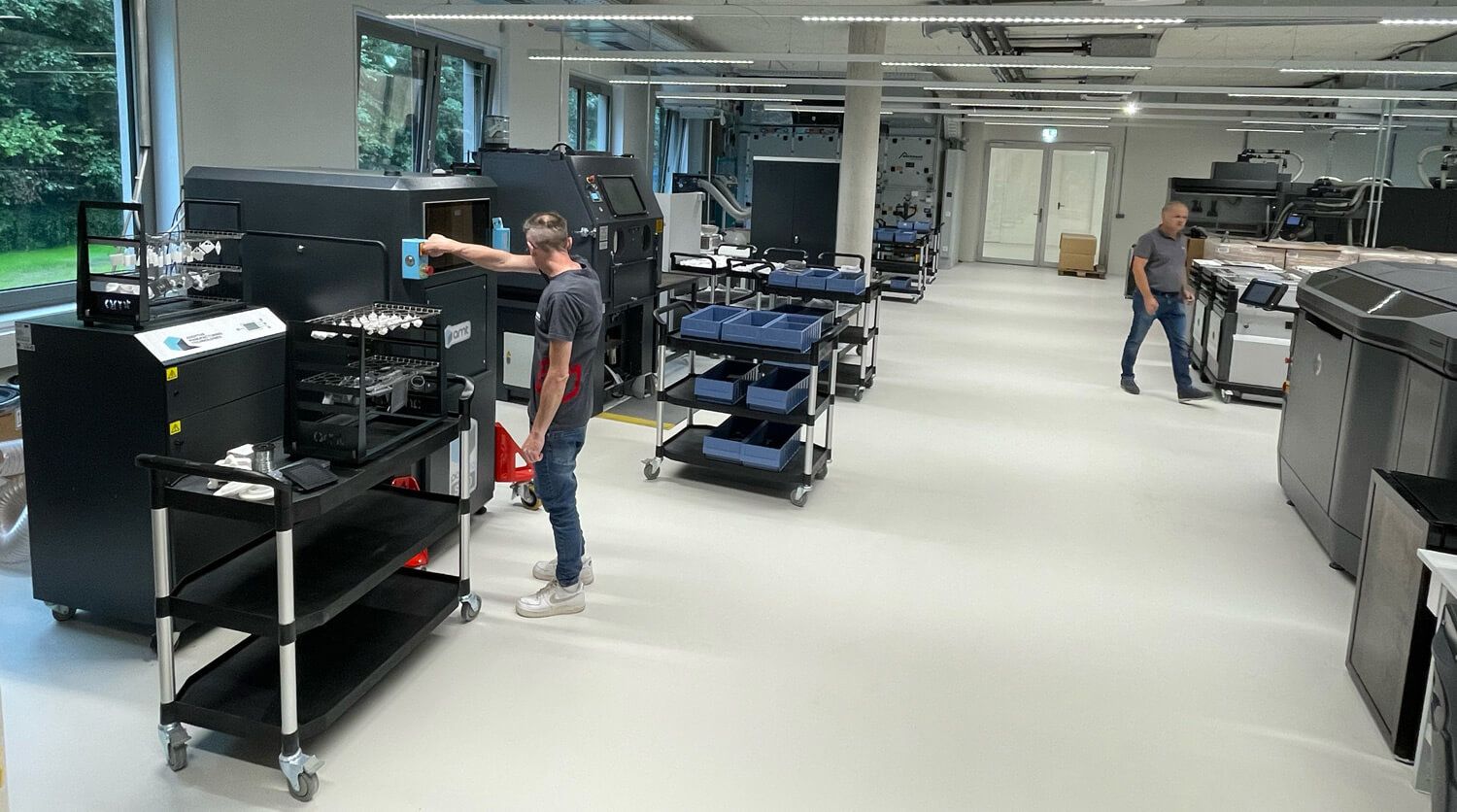

• Produktionsrundgang Voxel4U

BESCHREIBUNG

Wir zeigen Ihnen die Möglichkeiten / Einsatzgebiete des Reverse Engineerings auf. Es werden beim Reverse Engineering physische Objekte / Werkstücke / Ersatzteile digitalisiert, zur Anwendung kommen dabei messtechnische Scanner mit höchster Genauigkeit (0,03mm).

Die erzeugten digitalen Daten müssen in der Folge entsprechend weiterbearbeitet werden – aus den Flächenmodellen werden STEP Daten erzeugt, diese wiederum können im CAD weiter optimiert und angepasst werden oder bereits als STEP Datei wieder für die Fertigung der (Ersatz) Teile am 3D Drucker verwendet werden.

Hinweis: Zur Anwendung kommen bei diesem Workshop ein Creaform Handyscan „Silver Elite Pro“ mit den Softwarepaketen „Scan to CAD Pro“ und „Inspection“ sowie das CAD Programm Solid Works

KURSLEITER / REFERENTEN

• Robert Grünwald, CEO Voxel4U
• Daniel Eder, Techniker, Reverse Engineering und CAD
